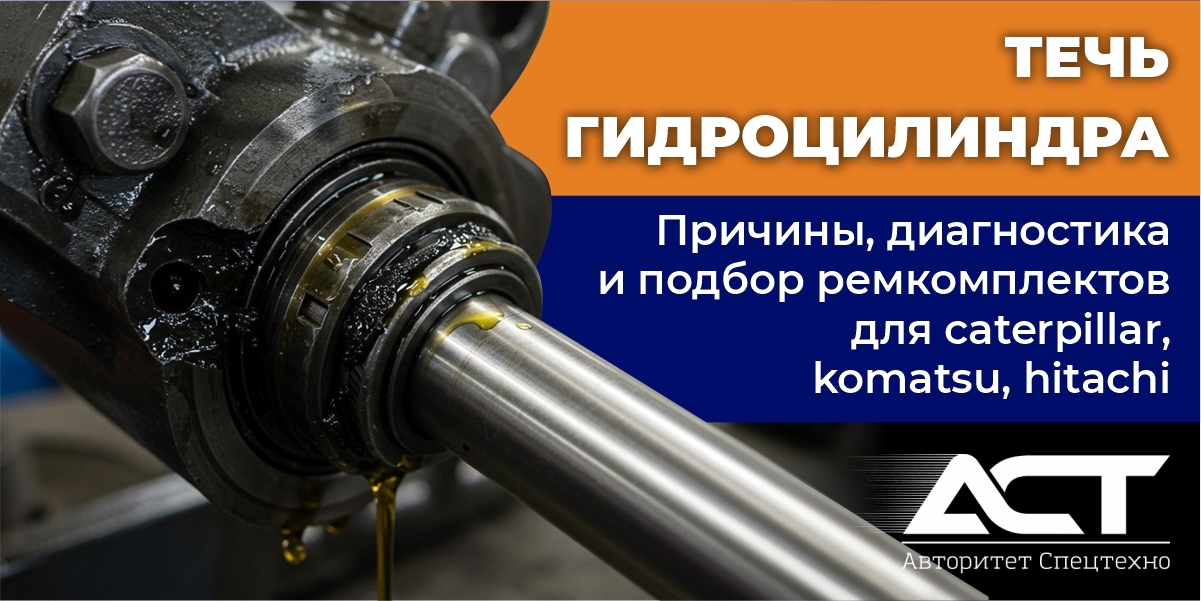

Владельцы спецтехники сталкиваются с этим постоянно. Работает экскаватор, всё нормально, а потом оператор замечает масляные разводы на штоке. Сначала «потеет», потом начинает подкапывать. Дальше возможны два сценария. Один — вовремя замечают, разбирают, меняют уплотнения, и цилиндр работает дальше. Другой — решают «дотянуть до планового ТО», «покапает и перестанет» или просто заливают масло раз в неделю. Через пару месяцев цилиндр начинает рыгать, работать рывками, а вскрытие показывает убитое зеркало, задиры штока и манжеты, рассыпавшиеся в труху.
В первом случае ремонт обходится в стоимость ремкомплекта и работу по его замене. Во втором — в стоимость нового штока, расточки цилиндра и, возможно, нового гидроцилиндра в сборе. Разница между этими сценариями — 5–10 раз по деньгам и недели простоя вместо одного дня ремонта.
В этой статье разберём, какие гидроцилиндры чаще всего текут, почему это происходит и как не превратить маленькую проблему в капитальный ремонт.
ТИПЫ ГИДРОЦИЛИНДРОВ И ИХ ОСОБЕННОСТИ
Цилиндр стрелы — самый нагруженный. Поднимает и опускает всю рабочую массу, работает с ударными нагрузками. Если у него потекла манжета, стрела начинает «садиться» под собственным весом. На ранней стадии это незаметно. Позже — ковш падает за минуту.
Цилиндр рукояти — похож на стреловой, но работает в более запылённой зоне. Грязь набивается в грязесъёмник, царапает шток, затем повреждённый сальник начинает травить.
Цилиндр ковша — самый быстрый. Частые реверсы, удары о грунт, рывки. Здесь уплотнения выходят из строя чаще и быстрее.
Цилиндр отвала (на бульдозерах) — работает под постоянным давлением, но двигается редко. Проблема чаще не в износе от движения, а в старении резины и окислении масла.
Цилиндр натяжителя гусениц — стоит в ходовой части под давлением. Самый коварный: он почти не движется, поэтому течь может долго не замечать. Когда масло вытекло, гусеница провисает — и техника встаёт.
Цилиндр рукояти — похож на стреловой, но работает в более запылённой зоне. Грязь набивается в грязесъёмник, царапает шток, затем повреждённый сальник начинает травить.
Цилиндр ковша — самый быстрый. Частые реверсы, удары о грунт, рывки. Здесь уплотнения выходят из строя чаще и быстрее.
Цилиндр отвала (на бульдозерах) — работает под постоянным давлением, но двигается редко. Проблема чаще не в износе от движения, а в старении резины и окислении масла.
Цилиндр натяжителя гусениц — стоит в ходовой части под давлением. Самый коварный: он почти не движется, поэтому течь может долго не замечать. Когда масло вытекло, гусеница провисает — и техника встаёт.
ПРИЧИНЫ ТЕЧИ: ЧТО ПРОИСХОДИТ ВНУТРИ
Начнём с того, что большинство проблем с утечками начинаются не с износа манжеты, а с грязесъёмника. Если грязесъёмник пропускает абразив — он работает как напильник по штоку, а затем по манжете. Отсюда правило: если заметили, что шток перестал блестеть, появились царапины или риски, цилиндр пора разбирать — ещё не поздно.
Если шток уже имеет глубокие задиры, менять только уплотнения — деньги на ветер. Новый сальник сотрётся за несколько смен. Потребуется либо восстановление штока (шлифовка, хромирование), либо замена штока в сборе.
Износ направляющих втулок проявляется люфтом штока при выдвижении. Если не заменить вовремя, начнёт изнашиваться сама головка цилиндра.
Повреждение резьбы на штоке или проушинах — реже, но случается. Обычно от перетяжки или ударов.
Если шток уже имеет глубокие задиры, менять только уплотнения — деньги на ветер. Новый сальник сотрётся за несколько смен. Потребуется либо восстановление штока (шлифовка, хромирование), либо замена штока в сборе.
Износ направляющих втулок проявляется люфтом штока при выдвижении. Если не заменить вовремя, начнёт изнашиваться сама головка цилиндра.
Повреждение резьбы на штоке или проушинах — реже, но случается. Обычно от перетяжки или ударов.
Суть одна: если вовремя заменить ремкомплект, цилиндр проживёт ещё столько же, сколько проработал до этого. Если запустить — ремонт будет стоить как новый цилиндр.
ЧТО НУЖНО ДЛЯ РЕМОНТА: РЕМКОМПЛЕКТЫ И ИХ СОСТАВ
Стандартный ремкомплект гидроцилиндра включает:
Под одним и тем же артикулом может скрываться разный состав. В одном случае — только манжета и сальник. В другом — полный набор с кольцами и втулками. Поэтому при заказе стоит уточнять, что именно входит в комплект.
В нашем ассортименте есть как оригинальные ремкомплекты, так и качественные аналоги от проверенных производителей (NOK, CTP, VLS). Вот что есть в наличии для популярных моделей:
Также в наличии универсальные ремкомплекты VLS и CTP (4560200, 4642931, 5282579 и другие). Это проверенные аналоги, которые мы рекомендуем для постгарантийной техники, когда оригинал слишком дорог или недоступен. Качество уплотнений — не хуже оригинала при цене заметно ниже.
- манжету поршня (основное уплотнение)
- уплотнение штока (сальник)
- грязесъёмник (защита от абразива)
- направляющие кольца (втулки)
- уплотнительные кольца (для поршня и головки)
Под одним и тем же артикулом может скрываться разный состав. В одном случае — только манжета и сальник. В другом — полный набор с кольцами и втулками. Поэтому при заказе стоит уточнять, что именно входит в комплект.
В нашем ассортименте есть как оригинальные ремкомплекты, так и качественные аналоги от проверенных производителей (NOK, CTP, VLS). Вот что есть в наличии для популярных моделей:
- CAT 330/336 — ремкомплекты цилиндров стрелы и рукояти (2281776, 3119525, 3367372), а также цилиндр натяжителя гусениц (2979151).
- Komatsu D355 — ремкомплект цилиндра перекоса отвала (195-63-05130, производитель NOK).
Также в наличии универсальные ремкомплекты VLS и CTP (4560200, 4642931, 5282579 и другие). Это проверенные аналоги, которые мы рекомендуем для постгарантийной техники, когда оригинал слишком дорог или недоступен. Качество уплотнений — не хуже оригинала при цене заметно ниже.
ПРИЗНАКИ ИЗНОСА ГИДРОЦИЛИНДРА: ЧЕК-ЛИСТ ДЛЯ ДИАГНОСТИКИ
✔ Масляные подтёки на штоке. Даже небольшие — повод разбирать. Пока не набилась грязь.
✔ Самопроизвольное опускание стрелы или ковша в нейтрали. Явный признак износа поршневой манжеты.
✔ Рывки, толчки или замедленная работа цилиндра. Может говорить о разрушении уплотнений внутри.
✔ Посторонний шум (скрежет, скрип) при движении штока. Почти всегда — абразив внутри.
Если заметили хотя бы один признак — не откладывайте ремонт. Вскрытие покажет реальную картину.
✔ Самопроизвольное опускание стрелы или ковша в нейтрали. Явный признак износа поршневой манжеты.
✔ Рывки, толчки или замедленная работа цилиндра. Может говорить о разрушении уплотнений внутри.
✔ Посторонний шум (скрежет, скрип) при движении штока. Почти всегда — абразив внутри.
Если заметили хотя бы один признак — не откладывайте ремонт. Вскрытие покажет реальную картину.
ПОЧЕМУ ПОДБОР ПО МОДЕЛИ ТЕХНИКИ НЕ ЛУЧШЕЕ РЕШЕНИЕ
В рамках одной модели экскаватора (например, CAT 330) на разные годы выпуска или разные модификации могли ставить гидроцилиндры с разными посадочными размерами и разными типами уплотнений. Поэтому ориентироваться только на модель экскаватора — рискованно.
Правильный способ: снять старый цилиндр, найти на нём заводскую табличку (шильдик) с номером детали, или, если таблички нет, измерить посадочные размеры и сфотографировать уплотнения. Если такой возможности нет — прислать нам фото цилиндра и его заводской номер.
Правильный способ: снять старый цилиндр, найти на нём заводскую табличку (шильдик) с номером детали, или, если таблички нет, измерить посадочные размеры и сфотографировать уплотнения. Если такой возможности нет — прислать нам фото цилиндра и его заводской номер.
В «Авторитет Спецтехно» мы ежедневно помогаем клиентам подбирать ремкомплекты для гидроцилиндров любой сложности. Если сомневаетесь, какой именно комплект нужен — просто свяжитесь с нами. Пришлите фото шильдика или номер с цилиндра — подберём уплотнения за 15 минут. Работаем с оригиналами и проверенными аналогами, чтобы ремонт был сделан один раз и надолго.
